LED彩幕屏的特点

　　1、模组化设计，便于安装和维护。2、全铝制结构模组，重量只有常规显示屏的三分之一左右，同时具有良好的耐候性。

　　3、通透式设计，不影响屏体后部的通风及采光，风阻小 。

　　4、节能环保，无需辅助散热设备，自然风冷，无噪音。

　　5、更适合制作超大面积显示屏。

　　6、针对重视远距离观看效果及透明度的创意户内外安装而设计。

　　7、安装快捷、可透光，透风，像素点间距较大，性价比高。

　　8、颜色鲜艳，响应速度快，显示效果好，可靠性高，寿命长，而且环保节能； 9、整屏无风扇设计，无噪声、低功耗，可在-30℃~60℃温度范围使用。

　　10、屏体做成竖条状或网格状，大小可任意调节。

　　11、易生产，维护，散热好，高稳定性。

　　12、主要用于户内和户外的演唱会做背景、大楼幕墙、广告屏、夜总会、歌舞厅等。

芜湖LED彩幕设备租赁,睿源文化传播有限公司

　　LED彩色幕屏的生产工序

　　1、插灯：将led灯插到PCB灯板上面，PCB厂家有公板卖，也可以自己设计。

　　2、贴片：将IC、电阻、电容等元器件贴到驱动板上，自动机器贴片效率高，也可以手工贴片。

　　3、装套件：将PCB灯板和驱动装入塑料套件（模壳），用排针固定。

　　4、灌胶：户外模组需要防水，在模壳灌入硅胶，装上面罩。就是半成品模组。

　　5、模组老化：模组老化是对led彩幕屏性能的测试，一般时间是24小时。

　　6、箱体组装：将模组组装成led彩幕屏箱体，装好电源，连上电源线、网线、排线，就是成品箱体。

　　7、屏体组装：将箱体拼装成来led彩幕屏显示屏，通电、点亮、调试、老化（48小时）。

　　8、成品出货：指导安装、调试。

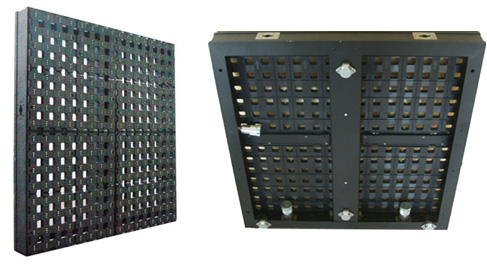

　　  LED彩幕近图[1]

　　如何维修LED彩幕屏

　　1 、整模块不亮：模块没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反。

　　2 、模块不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。

　　3 、隔三行有一行不亮：4953损坏（是其中一个损坏）。

　　4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于 2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。

　　5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。

　　6 、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常先更换74HC245如不好再更换前列个74HC595。

　　7 、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A 板子是上下半板要分开检查。

　　8 、如果板子有1颗灯不亮：检查是否虚焊、更换此灯管。

　　9 、有竖着有4颗灯不亮：前列检查74HC595是否有虚焊；第二更换74HC595；第三更换灯管。

　　10 、在竖着4颗灯里有3颗不亮有1颗正常：更换正常那颗灯管。

　　11 、如模块从中间或别的位置往后显示不正常：检查数据信号通路情况；更换较后一个正常显示控制灯的 74HC595；如未排除更换前列个显示不正常的灯控制的74HC595。每个74HC595 控制8点宽 *4点高个灯管。 74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出接到下一片74HC595的第14脚上至到较后一个 74HC595. 比如本板DR数据从金针到74HC345放大后到UR1到UR2到UR3一直到UR8后到输出金针。

　　12 、有时在调试整屏的过程中前面的模组到后面的模组显示不正常，一般故障是排线的没有插好或损坏；也可以用稍长些排线把下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显示如何，看到底是那个模组出了问题
